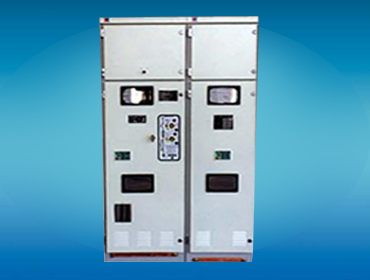

壓氣式環網柜（配VI開關）

品牌：任達
型號：
更新日期：2015/10/28

產品說明
適用范圍
產品特點
技術參數

1.產品概述

“環網柜”是負荷開關柜和組合電器柜應用于環網供應單元的統稱。環網柜具有無油、無毒、無燃火及爆炸危險的優點，并同時配置手動和電動操作機構，為實現自控及遙控提供了前提條件。HXGN型戶內高壓真空負荷開關柜（環網柜）是三相交流戶內高壓配電設備。

適用于額定電壓3.6- 12kV、額定頻率50Hz的戶內交流高壓成套裝置。符合國家標準GB3906-91《3-35kV戶內交流金屬封閉開關設備》、KL404/T《戶內交流高壓開關柜定貨技術條件》及國際是工委員會IEC-298《交流金屬封閉開關設備和控制設備》標準。

2.產品用途

適用于10kV的環網供電單元及終端供電單元作接受、控制和分配電能之用，特別適用于配電變壓器的保護，所以廣泛適用于城市電網、工礦企業、住宅小區、高層建筑、學校、公園等場所的配電系統。

3. 產品使用環境條件

（1）海拔高度：不超過1000m；

（2）周圍環境溫度：-25℃～＋40℃；

（3）周圍相對濕度：日平均值不大于95%，月平均值不大于90%；

（4）周圍空氣應不受腐蝕性或可燃性氣體，水蒸氣等明顯污染，無經常性的劇烈震動；

（5）地震烈度：8度。

當使用條件不同或有特殊要求時需與制造廠協商。

4. 產品型號命名

HXGN *－* Z.R
││││   │ │
││││   │ │
││││   │ └──────真空一熔斷器組合電器
││││   └───────額定電壓（KV）
│││└─────────設計序號
││└──────────戶內
│└───────────固定式
└────────────環網箱式

適合在電力系統、工業配電、高層建筑、戶外開關箱、箱式變電站等地方

1.采用先進的旋轉壓氣式滅弧技術，滅弧能力更強。氣箱使用3mm厚的不銹鋼材料采用先進激光技術焊接而成，產品結構強度高、氣密性好，外形美觀。

2.獨有的可視窗口設計，方便進行負荷開關的狀態觀察，使操作更加安全可靠。

3.產品設計快速接地開關，保證設備能安全、可靠的接地。

4.使用的材料90%都是金屬材料，當產品使用壽命到期后，可進行回收處理，不對環境造成破壞。

5.為了滿足不同用戶安裝的要求，設計了兩種擴展方式：側邊擴展（側擴）與頂部擴展（頂擴）。

6.具有方便的組合方案，不但具有共箱式模塊的產品，同時還具有單個模塊的產品，組合更加方便靈活。

7.負荷開關、負荷開關-熔斷器組合電器、斷路器功能單元模塊寬度均一致，體積小，方便安裝在空間受限的地方。

序號	名　稱				單位	技術參數
1	額定電流				A	630	1250
2	額定電壓				kV	12
3	額定頻率				Hz	50
4	額定絕緣水平	1分鐘工頻耐壓		相對地、相間	kV	42
				斷口	kV	48
		雷電沖擊耐壓		相對地、相間	kV	95
				斷口	kV	110
5	負荷開關	額定電流			A	630	1250
		額定短時耐受電流			kA	25
		額定峰值耐受電流（峰值）			kA	63
		額定短路關合電流（峰值）			kA	63
		合閘速度			m/s	≥6
		分閘速度			m/s	4.5-6
		三相分閘不同期			ms	10
		三相合閘不同期			ms	10
		轉角			度	120
		斷口開距			mm	228
6	接地開關	額定電壓			kV	12
		額定短時耐受電流			kA	25
		額定峰值耐受電流（峰值）			kA	63
		額定短路關合電流（峰值）			kA	63
		合閘操作力矩			N.m	≤60
		分閘操作力矩			N.m	≤100
7	接地開關	額定有功負載開斷電流			kA	630	1250
		額定閉環開斷電流			kA	630	1250
		額定電纜充電開斷電流			A	10
8	額定短路開斷電流				kA	31.5
9	額定轉移電流				A	1250
10	輔助回路和控制回路額定工頻耐受電流				kA	2
11	相間中心距				mm	170(210)
12	相間及相對地空氣距離				mm	≥125
13	主回路電阻					＜105
14	機械壽命				次	2000
15	外殼防護等級					IP2X
16	柜體外型尺寸		HXGN□-10/630（側裝負荷開關）		mm	650X910X1860
			HXGN□-10（內裝FZN21負荷開關）		mm	830X860X1860
17	組合電器	熔斷器******額定電流			A	100
		額定轉移電流			A	1500(2000)
		額定短路開斷電流			kA	31.5
		配用熔斷器型號				S□LAJ-12(XRNT□-10)
		配用變壓器額定容量			kVA	1250
18	電動操作機構工作電壓				V	交直流220
19	主母線額定電流				A	630
20	采用戶內真空負荷開關，組合電器作為主開關，其額定轉移電流為2000A，機械壽命。
